Szczegóły informacji
opis produktu

Szczegóły informacji
Materiał produktu:	Stal, metal, węglik wolframu, SKD11, HSS	Tworzywo:	Węglik wolframu, SKD61, SKH51, miedź, 1.2379/1.3343/SKD11/SKH51/
Tolerancja:	+/- 0,002, ± 0,002,0,01 mm, można zaoferować półwykończone i wykończone matryce Carbie, obie puste	Stopień:	YG6/YG8/YG10X/YG20C, YG6X.YG8.YG11.YG15.YG20.YG16C.YG18C. YG20C.YG22C. YG25C, dostosowane, YG3/YG6/Y
Powierzchnia:	Obrobione maszynowo lub puste, polerowane, szlifowane, NA ŻĄDANIE, puste	Rozmiar:	Dostosuj, rysowanie, OEM zaakceptowane
Powłoka:	bez powłoki,TIALIN(czarny),TiN/TiCN/TiAlN.,TiN/TiCN/AlTiN,TICN(szary)	Pakiet:	Plastikowa torba, opakowanie papierowe i karton, blister, drewniana skrzynka, standardowe opakowanie
Dostosowane:	Dostępne, zaakceptowane
Podkreślić:	Trzpienie zaworów iglicowych z węglika wolframu o twardości HRA 89-92 , Iglice zaworów z wykończeniem lustrzanym , Iglice zaworów z węglików spiekanych o precyzyjnej kontroli przepływu

opis produktu

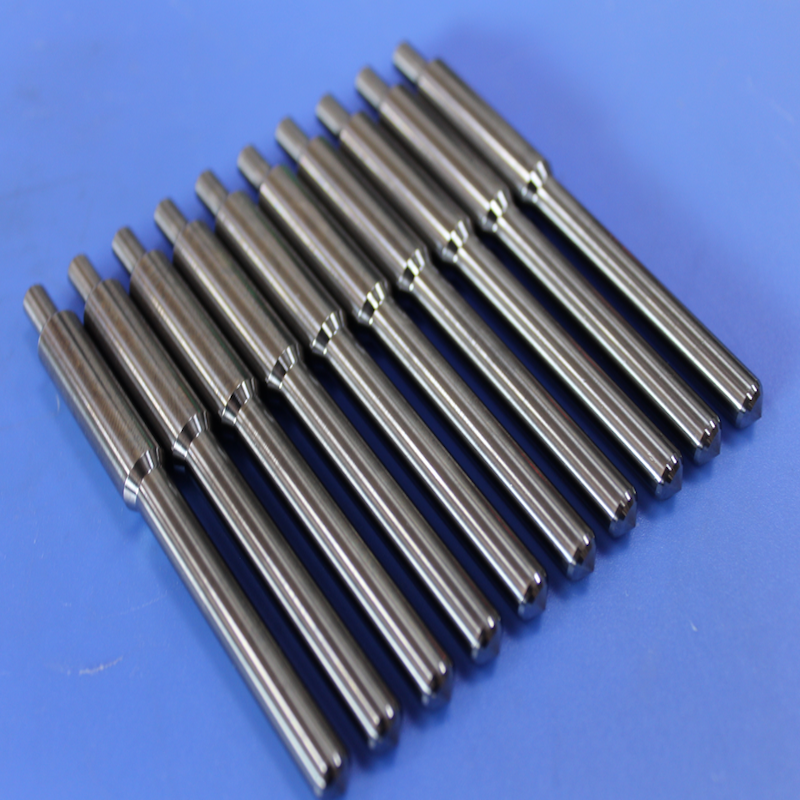

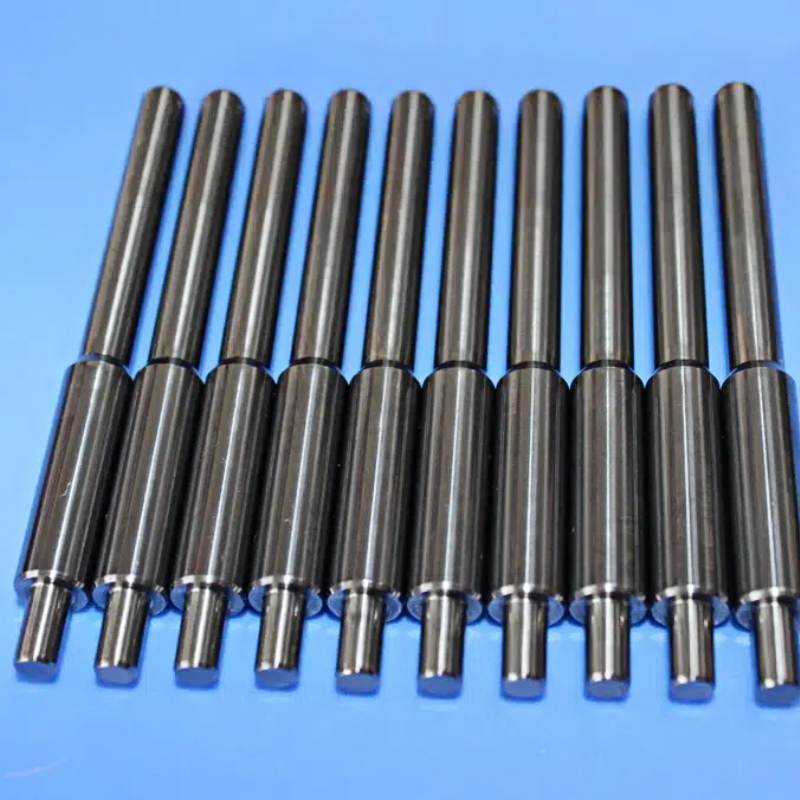

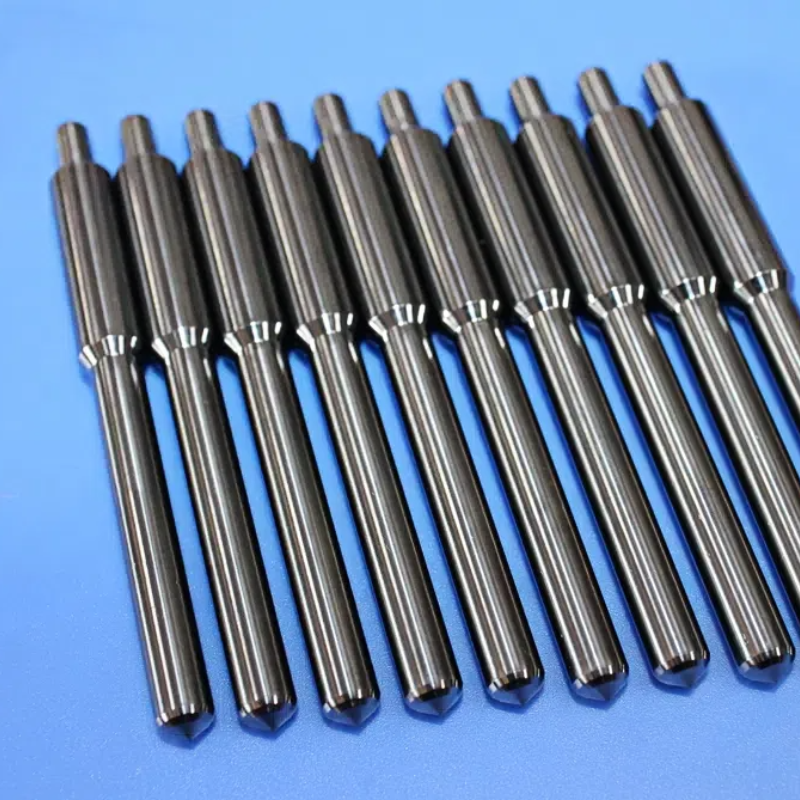

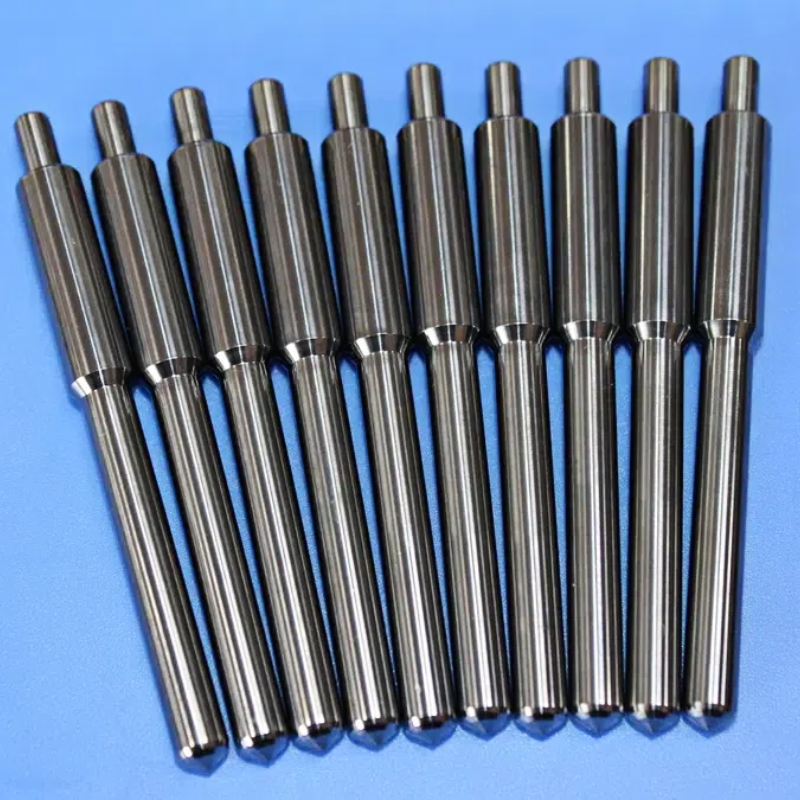

Trzpienie zaworów iglicowych z węglika wolframu Wysokowydajne iglice zaworowe do precyzyjnej kontroli przepływu i systemów gorących kanałów

Precyzyjne trzpienie zaworów iglicowych z węglika wolframu do formowania wtryskowego z gorącymi kanałami, zaworów dławiących w przemyśle naftowym i gazowym oraz przemysłowej kontroli przepływu. Twardość HRA 89-92, wykończenie polerowane na lustro i wyjątkowa odporność na zużycie w przypadku tworzyw sztucznych wypełnionych szkłem i mediów wysokociśnieniowych. Dostępne niestandardowe rozmiary i geometrie. Poproś o wycenę.

Przegląd produktu

W precyzyjnych systemach kontroli płynów trzpień zaworu iglicowego — często nazywany „iglicą zaworu” lub „iglicą” — jest kluczowym elementem regulującym przepływ z dokładnością do mikronów. Niezależnie od tego, czy chodzi o dozowanie stopionego tworzywa sztucznego w formie wtryskowej z gorącymi kanałami, dławienie oleju i gazu pod wysokim ciśnieniem w dławiku głowicy odwiertu, czy precyzyjną kontrolę przepływu chemikaliów w zakładzie przetwórczym, trzpień zaworu iglicowego musi wytrzymać ekstremalne warunki: ścierne media, wysokie ciśnienia, żrące płyny i miliony cykli roboczych.

Nasze Trzpienie zaworów iglicowych z węglika wolframu (znane również jako iglice zaworowe z węglika, zawory iglicowe z twardego metalu lub sworznie zaworowe ze stali wolframowej) są zaprojektowane tak, aby spełniać te wymagające wymagania. Wykonane z najwyższej jakości węglika wolframu (WC-Co) za pomocą zaawansowanej metalurgii proszków, prasowania izostatycznego i precyzyjnego szlifowania diamentowego, te elementy zapewniają wyjątkową twardość, odporność na zużycie i stabilność wymiarową wymaganą dla długoterminowej niezawodności w najtrudniejszych zastosowaniach kontroli płynów.

W przeciwieństwie do standardowych stalowych iglic zaworowych, które szybko się zużywają w środowiskach ściernych lub wysokociśnieniowych, iglice z węglika wolframu zachowują swoją precyzyjną stożkową geometrię przez miliony cykli — zapewniając stałe charakterystyki przepływu, niezawodne uszczelnienie i wydłużoną żywotność.

Główne zastosowania

Formowanie wtryskowe z gorącymi kanałami

W systemach gorących kanałów z zaworami iglicowymi iglica zaworu otwiera i zamyka wylot, kontrolując przepływ stopionego tworzywa sztucznego do wnęki formy. Iglica musi wytrzymać ścierne działanie tworzyw sztucznych wypełnionych szkłem i innych tworzyw konstrukcyjnych, zachowując precyzyjne uszczelnienie przez miliony cykli wtrysku.

Żywotność: 3-5 milionów cykli w normalnych warunkach pracy
Kluczowa zaleta: Igły z węglika wolframu są odporne na zużycie spowodowane zbrojeniem z włókna szklanego, zachowując integralność uszczelnienia wylotu znacznie dłużej niż stalowe alternatywy
Szeroko stosowane w: Przemysł motoryzacyjny, elektroniczny, medyczny, opakowaniowy i dóbr konsumpcyjnych

Zawory dławiące w przemyśle naftowym i gazowym

W kolektorach dławiących, drzewach produkcyjnych i urządzeniach głowic odwiertów, zawory dławiące typu iglicowego wykorzystują iglice i gniazda z węglika wolframu do kontrolowania przepływu płynów wiertniczych pod wysokim ciśnieniem, ropy naftowej i gazu ziemnego.

Ciśnienie robocze: Do 20 000 PSI
Kluczowa zaleta: Węglik wolframu zapewnia wyjątkową odporność na erozję, korozję i zużycie spowodowane ściernymi płynami hydraulicznymi i środowiskami pracy z siarkowodorem
Typowe zastosowania: Dławienie głowicy odwiertu, kolektory dławiące i zalewowe, wiercenie pod kontrolą ciśnienia (MPD) i testowanie przepływu zwrotnego

Przemysłowa kontrola i pomiar przepływu

W zaworach dozujących, zaworach dławiących i precyzyjnych systemach kontroli przepływu iglice z węglika wolframu umożliwiają precyzyjne dostosowanie przepływu płynu z wyjątkową powtarzalnością i długoterminową stabilnością.

Kluczowa zaleta: Twardość węglika wolframu zapewnia, że iglica zachowuje swoją precyzyjną stożkową geometrię, umożliwiając stałe charakterystyki przepływu przez wydłużony okres eksploatacji
Nadaje się do: Uszczelnianie gazu/cieczy pod wysokim ciśnieniem, małe przepływy i zastosowania wymagające precyzyjnej regulacji
Typowe zastosowania: Przetwórstwo chemiczne, uzdatnianie wody i przemysłowe systemy kontroli płynów

Specyfikacje produktu

Parametr	Standardowa zdolność	Opcja niestandardowa
Materiał	Węglik wolframu (WC-Co)	Dostępne wiele gatunków
Twardość	HRA 89-92	Zależne od gatunku
Typowe gatunki	YG6, YG6X, YG8, YL10.1, YL10.2	Zgodnie z wymaganiami aplikacji
Geometria końcówki	Stożkowa (stożek 1:50 lub kąt stożka 60°)	Dostępne niestandardowe kąty
Wykończenie powierzchni końcówki	Polerowane na lustro (Ra ≤ 0,2 µm)	Dostępne Ra ≤ 0,1 µm
Tolerancja średnicy	±0,002 mm (standard)	± 0,001 mm(wysoka precyzja)
Tolerancja długości	±0,05 mm	± 0,02 mm
Koncentryczność	≤0,005 mm	≤ 0,003 mm
Obróbka powierzchni	Polerowana, powlekana TiN	Powłoki DLC, TiAlN lub niestandardowe
Opcje gwintów	Niestandardowe zgodnie z rysunkiem klienta	Gwinty metryczne, UNF lub niestandardowe
Maksymalna temperatura pracy	Do 900°C	Zależne od gatunku

Często zadawane pytania (FAQ)

P1: Do czego służy trzpień zaworu iglicowego z węglika wolframu?

Trzpień zaworu iglicowego z węglika wolframu (zwany również iglicą zaworu lub rdzeniem zaworu iglicowego) jest kluczowym elementem zaworów iglicowych, używanym do precyzyjnej regulacji przepływu płynów. Jest szeroko stosowany w systemach formowania wtryskowego z gorącymi kanałami, zaworach dławiących w przemyśle naftowym i gazowym oraz w zastosowaniach przemysłowej kontroli przepływu.

P2: Dlaczego warto wybrać węglik wolframu zamiast stali do trzpieni zaworów iglicowych?

Węglik wolframu oferuje znacznie wyższą twardość (HRA 89-92 w porównaniu do HRC 58-62 dla stali narzędziowej), 10-30-krotnie większą odporność na zużycie, lepszą odporność na korozję i erozję oraz utrzymuje wydajność w temperaturach do 900°C.

P3: Jaka jest typowa żywotność trzpienia zaworu iglicowego z węglika wolframu?

W zastosowaniach formowania wtryskowego z gorącymi kanałami trzpienie zaworów iglicowych z węglika wolframu osiągają zazwyczaj 3-5 milionów cykli w normalnych warunkach pracy. W zastosowaniach zaworów dławiących w przemyśle naftowym żywotność jest znacznie wydłużona w porównaniu do stalowych alternatyw dzięki odporności węglika wolframu na erozję i zużycie.

P4: Czy oferujecie trzpienie zaworów iglicowych z powłoką?

Tak. Oferujemy powłokę TiN (azotek tytanu) jako standardową dla zwiększonej trwałości, z dodatkowymi opcjami powłok, w tym DLC i TiAlN, dostępnymi na życzenie.

P5: Czy można wykonać trzpienie o niestandardowej geometrii iglicy?

Tak. Produkujemy trzpienie zaworów iglicowych zgodnie z Państwa dokładnymi specyfikacjami, w tym niestandardowe kąty stożka, średnice, długości i konfiguracje gwintów. Prosimy o podanie rysunku lub wymagań w celu szybkiej wyceny.

Etykietka:

Szczegóły Produktu:
Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Sanxin
Orzecznictwo:	ISO 9001:2015
Numer modelu:	SX1333
Zapłata:
Minimalne zamówienie:	1
Szczegóły pakowania:	Dostosowana pianka + plastikowe pudełko + pudełko kartonowe
Czas dostawy:	5-30 dni
Zasady płatności:	T/T, akredytywa
